16.3.2-packet-tracer-troubleshoot-ipv4-and-ipv6-static-and-default-routes-physical-mode

LANGKAH-LANGKAH:

1. sambungkan R1 dengan PC1 menggunakan cable console

2. sambungkan R2 dengan PC3 menggunakan cable console

3.klik PC1= >desktop= >terminal, lalu ketikan perintah berikut:

R1>en

R1#conf t

R1(config)#no ip route 209.165.200.128 255.255.255.128 192.168.0.3

R1(config)#ip route 209.165.200.128 255.255.255.128 192.168.0.30

R1(config)#no ip route 0.0.0.0 0.0.0.0 192.168.0.14 80

R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.14

R1(config)#no ip route 0.0.0.0 0.0.0.0 192.168.0.3

R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.30 80

R1(config)#end

R1#wr

Building configuration...

[OK]

4. klik PC3= >desktop= >terminal, lalu ketikan perintah berikut:

R2>en

R2#conf t

R2(config)#no ipv6 route 2001:db8:acad:209::/64 2001:db7:acad:16::1

R2(config)#ipv6 route 2001:db8:acad:209::/64 2001:db8:acad:16::1

R2(config)#no ipv6 route ::/0 2001:db8:acad::1 90

R2(config)#ipv6 route ::/0 2001:db8:acad::1

R2(config)#no ipv6 route ::/0 2001:db8:acad:15::1

R2(config)#ipv6 route ::/0 2001:db8:acad:16::1 80

R2(config)#end

R2#wr

Building configuration...

[OK]

LINK VIDEO PENGERJAAN:

https://drive.google.com/drive/folders/12i1q1H-NtpyuTqwMiizW_4bn0hpVoYhr?usp=drive_link

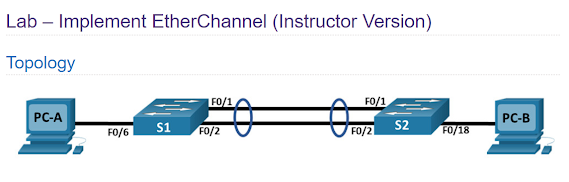

6.4.2 Lab – Implement Etherchannel

1. sambungkan PC-A, S1, S2 & PC-B menggunakan cable Copper Straigh seperti di topology

2. klik S1 & S2 >CLI: (opsional)

switch(config)# hostname S1

S1(config)# no ip domain-lookup

S1(config)# enable secret class

S1(config)# line console 0

S1(config-line)# password cisco

S1(config-line)# login

S1(config)# line vty 0 15

S1(config-line)# password cisco

S1(config-line)# login

S1(config)# service password-encryption

S1(config)# banner motd $ Authorized Users Only! $

S1# copy running-config startup-config

S1# clock set

3.S1 & S2 >CLI:

S1(config)# vlan 10

S1(config-vlan)# name Management

S1(config-vlan)# vlan 20

S1(config-vlan)# name Clients

S1(config-vlan)# vlan 999

S1(config-vlan)# name Parking_Lot

S1(config-vlan)# vlan 1000

S1(config-vlan)# name Native

S1(config-vlan)# exit

S2(config)# vlan 10

S2(config-vlan)# name Management

S2(config-vlan)# vlan 20

S2(config-vlan)# name Clients

S2(config-vlan)# vlan 999

S2(config-vlan)# name Parking_Lot

S2(config-vlan)# vlan 1000

S2(config-vlan)# name Native

S2(config-vlan)# exit

S1(config)# interface vlan 10

S1(config-if)# ip address 192.168.10.11 255.255.255.0

S1(config-if)# no shutdown

S1(config-if)# exit

S2(config)# interface vlan 10

S2(config-if)# ip address 192.168.10.12 255.255.255.0

S2(config-if)# no shutdown

S2(config-if)# exit

S1(config)# interface range f0/3 - 4, f0/7 - 24, g0/1 - 2

S1(config-if-range)# switchport mode access

S1(config-if-range)# switchport access vlan 999

S1(config-if-range)# shutdown

S2(config)# interface range f0/3 - 17, f0/19 - 24, g0/1 - 2

S2(config-if-range)# switchport mode access

S2(config-if-range)# switchport access vlan 999

S2(config-if-range)# shutdown

S1(config)# interface f0/6

S1(config-if)# switchport mode access

S1(config-if)# switchport access vlan 20

S2(config)# interface f0/18

S2(config-if)# switchport mode access

S2(config-if)# switchport access vlan 20

S1# show vlan brief

S1(config)# interface range f0/1-2

S1(config-if-range)# switchport mode trunk

S2(config)# interface range f0/1-2

S2(config-if-range)# switchport mode trunk

S1(config-if-range)# switchport trunk native vlan 1000

S2(config-if-range)# switchport trunk native vlan 1000

S1(config-if-range)# switchport trunk allowed vlan 10,20,1000

S2(config-if-range)# switchport trunk allowed vlan 10,20,1000

S1# show interfaces trunk

S2# show interfaces trunk

S1(config)# interface range f0/1-2

S1(config-if-range)# channel-group 1 mode active

S1(config-if-range)# exit

S2(config)# interface range f0/1-2

S2(config-if-range)# channel-group 1 mode active

S2(config-if-range)# exit

S1# show interfaces trunk

S2# show interfaces trunk

S1# show etherchannel summary

S2# show etherchannel summary

untuk video pengerjaan ada pada link berikut:

https://drive.google.com/drive/folders/1kMEqB14OVRO677nhHozzHpRJ3zHMtXuR?usp=drive_link

7.4.2 Lab – Implement DHCPv4

1. sambungkan PC-A, S1, R1, R2, S2, & PC-B menggunakan cable Copper Straigh seperti di topology

2. klik R1 & R2 >CLI:

router(config)# hostname R1

R1(config)# no ip domain-lookup

R1(config)# enable secret class

R1(config)# line console 0

R1(config-line)# password cisco

R1(config-line)# login

R1(config)# line vty 0 4

R1(config-line)# password cisco

R1(config-line)# login

R1(config)# service password-encryption

R1(config)# banner motd $ Authorized Users Only! $

R1# copy running-config startup-config

R1# clock set 15:30:00

3. lanjutan:

R1(config)# interface g0/0/1

R1(config-if)# no shutdown

R1(config-if)# exit

R1(config)# interface g0/0/1.100

R1(config-subif)# description Client Network

R1(config-subif)# encapsulation dot1q 100

R1(config-subif)# ip address 192.168.1.1 255.255.255.192

R1(config-subif)# interface g0/0/1.200

R1(config-subif)# encapsulation dot1q 200

R1(config-subif)# description Management Network

R1(config-subif)# ip address 192.168.1.65 255.255.255.224

R1(config-subif)# interface g0/0/1.1000

R1(config-subif)# encapsulation dot1q 1000 native

R1(config-subif)# description Native VLAN

R1# show ip interface brief

R2(config)# interface g0/0/1

R2(config-if)# ip address 192.168.1.97 255.255.255.240

R2(config-if)# no shutdown

R2(config-if)# exit

R1(config)# interface g0/0/0

R1(config-if)# ip address 10.0.0.1 255.255.255.252

R1(config-if)# no shutdown

R2(config)# interface g0/0/0

R2(config-if)# ip address 10.0.0.2 255.255.255.252

R2(config-if)# no shutdown

R1(config)# ip route 0.0.0.0 0.0.0.0 10.0.0.2

R2(config)# ip route 0.0.0.0 0.0.0.0 10.0.0.1

R1# ping 192.168.1.97

R1# copy running-config startup-config

4. klik switch 1 & 2 >CLI:

switch(config)# hostname S1

S1(config)# no ip domain-lookup

S1(config)# enable secret class

S1(config)# line console 0

S1(config-line)# password cisco

S1(config-line)# login

S1(config)# line vty 0 4

S1(config-line)# password cisco

S1(config-line)# login

S1(config)# service password-encryption

S1(config)# banner motd $ Authorized Users Only! $

S1(config)# exit

S1# copy running-config startup-config

S1# clock set 15:30:00

S1(config)# vlan 100

S1(config-vlan)# name Clients

S1(config-vlan)# vlan 200

S1(config-vlan)# name Management

S1(config-vlan)# vlan 999

S1(config-vlan)# name Parking_Lot

S1(config-vlan)# vlan 1000

S1(config-vlan)# name Native

S1(config-vlan)# exit

S1(config)# interface vlan 200

S1(config-if)# ip address 192.168.1.66 255.255.255.224

S1(config-if)# no shutdown

S1(config-if)# exit

S1(config)# ip default-gateway 192.168.1.65

S2(config)# interface vlan 1

S2(config-if)# ip address 192.168.1.98 255.255.255.240

S2(config-if)# no shutdown

S2(config-if)# exit

S2(config)# ip default-gateway 192.168.1.97

S1(config)# interface range f0/1 - 4, f0/7 - 24, g0/1 - 2

S1(config-if-range)# switchport mode access

S1(config-if-range)# switchport access vlan 999

S1(config-if-range)# shutdown

S1(config-if-range)# exit

S2(config)# interface range f0/1 - 4, f0/6 - 17, f0/19 - 24, g0/1 - 2

S2(config-if-range)# switchport mode access

S2(config-if-range)# shutdown

S2(config-if-range)# exit

S1(config)# interface f0/6

S1(config-if)# switchport mode access

S1(config-if)# switchport access vlan 100

S1# show vlan brief

S1(config)# interface f0/5

S1(config-if)# switchport mode trunk

S1(config-if-range)# switchport trunk native vlan 1000

S1(config-if-range)# switchport trunk allowed vlan 100,200,1000

S1(config)# exit

S1# copy running-config startup-config

S1# show interfaces trunk

5. klik R1 >CLI:

R1(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.5

R1(config)# ip dhcp pool R1_Client_LAN

R1(dhcp-config)# network 192.168.1.0 255.255.255.192

R1(dhcp-config)# domain-name ccna-lab.com

R1(dhcp-config)# default-router 192.168.1.1

R1(config)# ip dhcp excluded-address 192.168.1.97 192.168.1.101

R1(config)# ip dhcp pool R2_Client_LAN

R1(dhcp-config)# network 192.168.1.96 255.255.255.240

R1(dhcp-config)# default-router 192.168.1.97

R1(dhcp-config)# domain-name ccna-lab.com

R1(dhcp-config)# lease 2 12 30

R1# copy running-config startup-config

6. klik R2 >CLI:

R2(config)# interface g0/0/1

R2(config-if)# ip helper-address 10.0.0.1

R2(config-if)# end

R2# wr

1.6.2-packet-tracer----configure-basic-router-settings---physical-mode

LANGKAH-LANGKAH:

> sambungkan Pc-A,S1,R1,Server seperti di topology atas menggunakan cable Copper Straight-through

> sambungkan R1 Console dengan Pc RS232 menggunakan cable Console

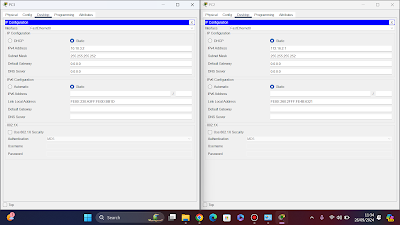

1. klik server >desktop >ip configuration

2. klik pc >desktop >ip configuration

3. teriminal pc >ketikan perintah berikut:

Router>en

Router#conf t

Router(config) #h R1

R1(config)#ip domain-name ccna-lab.com

R1(config)#service password-encryption

R1(config)#enable secret $cisco! PRIV*

R1 (config)#username SSHadmin

R1(config) #enable secret password 55Hadm!n2020.

R1(config) #crypto key generate rsa

The name for the keys will be: R1.ccna-lab.com

Choose the size of the key modulus in the range of 360 to 4096 for your General Purpose Keys. Choosing a key modulus greater than 512 may take a few minutes.

How many bits in the modulus [512]: 1024

Generating 1024 bit RSA keys, keys will be non-exportable... [OK]

R1(config)#line console 0

R1(config-line)#login

R1(config-line)#password cisco

R1(config-line)#password. $cisco! PRIV*

R1(config-line)#password Scisco!!CON*

R1 (config-line)#password $cisco!! VTY*

R1(config-line)#banner motd #Unauthorized access is prohibited#

R1 (config)#line vty 0 15

R1(config-line)#password $cisco!! VTY*

R1(config-line)#line vty 0

R1(config-line)#password Scisco!! VTY*

R1(config-line)#exit

R1 (config)#security password min-length 12

R1(config) #username SSHadmin secret 55Hadm!n2020

R1 (config)#line con 0

R1(config-line)#password Scisco!!CON*

R1(config-line)#exec-timeout 40

R1(config-line)#login

R1(config-line)#exit

R1 (config)#line vty 0

R1(config-line)#transport input ssh

R1(config-line)#exec-timeout 40

R1(config-line)#login local

R1(config-line)#password $cisco!! VTY*

R1(config-line)#exit

R1(config)#ipv6 unicast-routing

R1(config)#line vty 1

R1 (config-line)#password $cisco!! VTY*

R1(config-line)#exec-timeout 4 0

R1(config-line)#trnasport input ssh

Invalid input detected at ^ marker.

R1(config-line)#transport input ssh

R1 (config-line)#line vty 2

R1 R1(config-line)#transport input ssh

(config-line)#password Scisco!! VTY*

R1(config-line)#line vty 3

R1(config-line)#transport input ssh

R1(config-line)#line vty 4

R1(config-line)#exit

R1 (config)#login block-for 120 attempts 3 within 60

R1(config)#exit

R1#clock set 11:24:00 5 sept 2024

R1#copy running-config startup-config

R1#conf t

R1 (config)#int g0/0/1

R1 (config-if)#ip address 192.168.1.1 255.255.255.0

R1 (config-if)#ipv6 address 2001:db8:acad:1::1/64

R1(config-if)#ipv6 address fe80::1 link-local

R1(config-if)#no sh

R1(config-if)#int g0/0/0

R1(config-if)#ip address 192.168.0.1 255.255.255.0

R1(config-if)#ipv6 address 2001:db8:acad:: 1/64

R1(config-if)#ipv6 address fe80::1 link-local

R1(config-if)#no sh

R1(config-if)#int loopback0

R1 (config-if)#ip address 10.0.0.1 255.255.255.0

R1(config-if)#ipv6 address 2001:db8:acad:2::1/64

R1(config-if)#ipv6 address fe80::1 link-local

R1 (config-if)#no sh

R1(config-if)#exit

R1(config)#int g0/0/0

R1(config-if)#description connection to sl

R1(config-if)#int g0/0/1

R1 (config-if)#description connection to s1

R1(config-if)#line vty 2

R1(config-line)#exec-timeout 40

R1(config-line)#line vty 3

R1(config-line)#exec-timeout 40

R1 (config-line)#line vty 4

R1(config-line)#exec-timeout 4 0

R1(config-line)#exit

4. klik server >desktop >ip ( yang sama seperti di atas )

untuk video pengerjaan ada pada link dibawah ini:

https://drive.google.com/drive/folders/1zVbYEGRFvXRjaAGe5vy0hXMTVOxHKm8o?usp=drive_link

Rabu, 25 September 2024

LAPORAN MENYELESAIKAN UJIAN 1 VLAN TRUNK

TOPOLOGI YANG DIGUNAKAN:

LANGKAH LANGKAH:

-Pertama-tama kalian buat topologi seperti di gambar.

Switch1:

lakukan konfigurasi untuk Switch pertama, dengan klik laptop0 => Dekstop => Terminal, lalu masukan perintah sebagai berikut:

enable

conf t

vlan 11

name TJKT

vlan 33

name TE

vlan 88

name Native

exit

int f0/1

switchport mode access

switchport access vlan 33

int f0/2

switchport mode access

switchport access vlan 11

exit

int g0/1

switchport mode trunk

switchport trunk native vlan 88.

Setelah itu beri ip pada masing masing pc yang terhubung ke switch pertama dengan klik Pc => dekstop => ip configuration. (beri dengan ip yang ada di topologi)

Setelah melakukan configurasi pada switch pertama dan memberi ip, selanjutnya adalah melakukan konfigurasi pada Switch kedua.

Switch2:

caranya adalah dengan klik Laptop1 => Dekstop => Terminal, lalu masukan perintah berikut:

enable

conf t

vlan 11

name TJKT

vlan 22

name PPLG

vlan 33

name TE

vlan 44

name TKI

vlan 88

name Native

exit

int f0/1

switchport mode access

switchport access vlan 22

int f0/2

switchport mode access

switchport access vlan 33

exit

int range g0/1-2

switchport mode trunk

switchport trunk native vlan 88.

Setelah itu beri ip pada masing masing pc yang terhubung ke switch kedua dengan klik Pc => dekstop => ip configuration. (beri dengan ip yang ada di topologi)

Setelah melakukan configurasi pada switch kedua dan memberi ip, selanjutnya adalah melakukan konfigurasi pada Switch ketiga.

Switch3:

caranya adalah dengan klik Laptop2 => Dekstop => Terminal, lalu masukan perintah berikut:

enable

conf t

vlan 11

name TJKT

vlan 22

name PPLG

vlan 33

name TE

vlan 44

name TKI

vlan 88

name Native

exit

int f0/1

switchport mode access

switchport access vlan 44

int f0/2

switchport mode access

switchport access vlan 22

exit

int range g0/1-2

switchport mode trunk

switchport trunk native vlan 88.

Setelah itu beri ip pada masing masing pc yang terhubung ke switch ketiga dengan klik Pc => dekstop => ip configuration. (beri dengan ip yang ada di topologi)

Setelah melakukan configurasi pada switch ketiga dan memberi ip, selanjutnya adalah melakukan konfigurasi pada Switch keempat.

Switch4:

caranya adalah dengan klik Laptop3 => Dekstop => Terminal, lalu masukan perintah berikut:

enable

conf t

vlan 11

name TJKT

vlan 44

name TKI

vlan 88

name Native

exit

int f0/1

switchport mode access

switchport access vlan 11

int f0/2

switchport mode access

switchport access vlan 44

exit

int g0/2

switchport mode trunk

switchport trunk native vlan 88.

Setelah itu beri ip pada masing masing pc yang terhubung ke switch keempat dengan klik Pc => dekstop => ip configuration. (beri dengan ip yang ada di topologi)

UNTUK LEBIH JELASNYA, KALIAN BISA MELIHAT VIDIO PENGERJAANNYA DI LINK BERIKUT INI:

https://drive.google.com/drive/folders/1wfK6KMP7Ge0NLCrgz3KaDKao0YOSzuBH?usp=drive_link

SEKIAN DARI SAYA, MOHON MAAF BILA ADA KESALAHAN, TERIMA KASIH. ASSALAMU'ALAIKUM.

Selasa, 24 September 2024

1.1.7-packet-tracer---basic-switch-configuration---physical-mode

pertama-tama sambungkan terlebih dahulu Switch1 (S1) menggunakan F0/6 ke PC menggunakan F0 dengan kabel copper straight-through, dan sambungkan juga S1 menggunakan port console ke PC menggunakan port RS232.

LANGKAH LANGKAH:

1. klik pc => ip configuration => lalu masukan ip address pc

ipv4 address:192.168.1.10

subnet:255.255.255.0

default gateway:192.168.1.1

ipv6 address:2001:db8:acad:1::10/64

default gateway:fe80::1

2. masuk ke terminal pada pc => lalu ketikan perintah berikut:

enable

conf t

no ip domain-lookup

hostname S1

service password-encryption

enable secret class

banner motd #Unauthorized access is strictly prohibited#

int vlan 99

ip address 192.168.1.2 255.255.255.0

ipv6 address 2001:db8:acad:1::2/64

ipv6 address fe80::2 link-local

ip default-gateway 192.168.1.1

untuk video pengerjaan ada di link dibawah ini:

https://drive.google.com/drive/folders/1MCTMQ6OukY4AQxr99mESVqCcfdPrc-71?usp=drive_link

SEKIAN DARI SAYA, MOHON MAAF BILA ADA KESALAHAN ATAU KEKURANGAN. ASSALAMU'ALAIKUM.

Rabu, 04 September 2024

LAPORAN PRAKTIKUM MEMBUAT WEBSITE DI LOCAL HOST MENGGUNAKAN HTML

MEMBUAT WEBSITE DI LOCAL HOST MENGGUNAKAN HTML DAN XAMPP

PENGERTIAN:

-Localhost adalah istilah yang merujuk pada komputer yang sedang digunakan sebagai server lokal.

-HTML adalah singkatan dari Hypertext Markup Language, yaitu bahasa markup yang digunakan untuk membuat halaman website dan mengatur tata letak tampilannya. HTML merupakan standar Internet yang didefinisikan dan dikendalikan oleh World Wide Web Consortium (W3C).

-XAMPP merupakan software yang dikembangkan oleh sekelompok tim Apache Friend pada 2002 dan bisa didapatkan secara gratis dengan label General Public License (GNU).

LANGKAH LANGKAH:

-Pertama tama kita perlu aplikasi yaitu:

-Setelah itu buka aplikasi xampp- dengan mengklik 2x, jika keluar seperti ini klik ok saja

-Jika keluar seperti pada gambar di bawah ketika sedang melakukan instalasi, kalian hanya tinggal mengklik next.

-Ketika sudah selesai melakukan instalasi, kalian buka Search bar dan cari XAMPP- seperti pada gambar di bawah, lalu buka saja aplikasi itu.

-Setelah kalian buka aplikasi tersebut kalian aktifkan terlebih dahulu Apache dan MySQL.

-Setelah itu kalian buka file explorer, buka This Pc => Local Disk (C:) => xampp / xamp => htdocs => tambahkan folder (bebas namanya) dan buka.

-Setelah kalian membuka folder yang telah dibuat, kalian buka aplikasi notepad.

-Lalu buka web w3school dan pilih HTML tutorial.

-Setelah itu pilih pada bagian HTML Home, lalu salin perintah yang ada seperti pada gambar, dan tempel di notepad yang telah kalian buka.

-Setelah kalian tempel perintah yang telah kalian salin, kalian klik file dan pilih save as dan kalian pilih simpan di folder yang telah kalian buat

-Untuk nama filenya kalian bisa menggunakan index.html, dan untuk save as type-nya kalian pilih All Files.

-Setelah itu buka aplikasi chrome, dan kalian ketikan localhost/nama folder yang tadi kalian buat.

-Jika keluar seperti di bawah ini artinya sudah berhasil. *untuk perintah HTML Home itu tidak menggunakan foto, jika ingin ada fotonya kalian tinggal mencari perintahnya. Dan untuk mengganti kata katanya, kalian hanya tinggal mengganti yang ada pada perintah HTML Home*

*SEKIAN LAPORAN DARI SAYA,MOHON MAAF BILA ADA KESALAHAN ATAU KEKURANGAN, TERIMA KASIH. WASALAMU 'ALAIKUM*

Selasa, 03 September 2024

LAPORAN PRAKTIK MEMBUAT HOTSPOT

MEMBUAT HOTSPOT DI MIKROTIK PADA WLAN 1

PENGERTIAN:

Hotspot adalah titik akses nirkabel yang menyediakan akses internet melalui jaringan area lokal nirkabel (WLAN). Hotspot biasanya menggunakan router yang terhubung ke penyedia layanan internet (ISP).

LANGKAH-LANGKAH:

-Pertama tama tentu membuka aplikasi winbox terlebih dahulu, setelah itu lakukan konfigurasi hingga terkoneksi ke internet.

-Setelah itu buka pengaturan wireless.

-Setelah membuka wireless, klik 1x wlan1 dan klik tanda centang untuk mengaktifkan.

-Setelah itu klik 2x wlan1 untuk menyeting wlan1.

-Lalu ubah ke mode Advance, dan lakukan konfigurasi seperti dibawah.

*Untuk mode gunakan ap bridge*
*Lalu ubah SSID dan RADIO NAME sesuai dengan keinginan ataupun kebutuhan.*

-Selanjutnya adalah buka IP=>Hotspot.

-Selanjutnya pada bagian server klik hotspot setup, dan pilih wlan1.

-Setelah itu klik NEXT hingga keluar seperti pada gambar dibawah dan pilih none

-Lalu klik NEXT hingga keluar seperti pada gambar dibawah dan isi seperti berikut.

-Setelah itu buat user untuk terhubung ke hotspot.

-Untuk menambahkan user adalah dengan cara buka menu hotspot=>user dan pilih add(+)

-Dan lakukan seperti pada gambar di bawah ini.

*SEKIAN LAPORAN DARI SAYA,MOHON MAAF BILA ADA KESALAHAN ATAU KEKURANGAN, TERIMA KASIH. WASALAMU 'ALAIKUM*

LAPORAN PRAKTIK FIREWALL

MENGAKSES WEB TEMAN YANG SATU ROUTER MENGGUNAKAN DST-NAT

PENJELASAN:

DST-NAT memiliki fungsi untuk mengubah destination address pada sebuah paket data. Biasa digunakan untuk membuat host dalam jaringan lokal dapat diakses dari luar jaringan (internet) dengan cara NAT akan mengganti alamat IP tujuan paket dengan alamat IP lokal. Jadi kesimpulan fungsi dari chain ini adalah untuk mengubah/mengganti IP Address tujuan pada sebuah paket data.

LANGKAH-LANGKAH:

-Pertama tama buka terlebih dahulu winbox, dan konfigurasi hingga terhubung ke internet.

-Setelah itu buka ip=>firewall, setelah itu pilih nat lalu add(+)

-Setelah itu ubah seperti pada gambar di bawah

*Untuk Dst. Address itu menggunakan gateway dari laptop kita.*
*Untuk protocol menggunakan tcp.*
*Dan untuk Dst. Port itu menggunakan port yang tidak digunakan oleh web lain.*

-Dan setelah itu, pada menu Action kalian buat seperti pada foto di bawah juga.

*Untuk Action-nya menggunakan dst-nat.*
*Untuk To Address menggunakan ip dari teman yang 1 router.*
*Dan untuk To Ports menggunakan 80, karena menggunakan port dari internet.*

-Dan selanjutnya adalah klik 1x pada dst-nat yang telah kita buat, lalu klik comment *yang berwarna kuning di sebelah tanda silang*

untuk comment itu tergantung pada ketentuan ataupun kebutuhan.

-Setelah itu buka chrome dan ketikan gateway kalian di kolom perncarian.

-Jika keluar seperti ini, artinya itu sudah berhasil.

-Setelah itu coba untuk mencari ip dari teman kalian juga.

-Dan untuk yang terakhir adalah mencoba untuk membuka web dari teman kalian menggunakan gateway kalian, port yang kalian tambahkan, dan juga nama dari web teman kalian.

-Jika keluar web dari teman kalian, artinya itu sudah berhasil.

*SEKIAN LAPORAN DARI SAYA, TERIMA KASIH. WASALAMU 'ALAIKUM*
